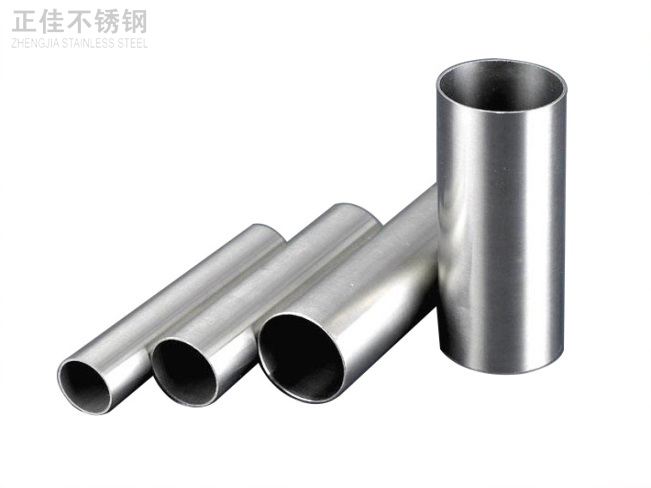

316 不銹鋼管因含鉬元素而具備優異的耐蝕性，廣泛應用于化工、海洋工程、核電等易發生應力腐蝕的環境中。焊接作為 316 不銹鋼管連接的主要工藝，其過程中的熱循環、殘余應力及接頭組織變化，直接影響管材的耐應力腐蝕性能。本文從焊接熱輸入、接頭微觀組織、殘余應力等維度，系統分析焊接工藝對 316 不銹鋼管耐應力腐蝕性能的影響，并提出優化方案。
一、焊接熱循環對 316 不銹鋼管組織的影響
焊接過程中，316 不銹鋼管經歷從室溫到熔化溫度（約 1400℃）的劇烈熱循環，導致焊接接頭形成
熱影響區（HAZ）、
熔合線和
焊縫區三個特征區域，各區域的微觀組織差異顯著，進而影響耐應力腐蝕性能。
1. 熱影響區（HAZ）的組織變化
熱影響區按溫度梯度可分為：
- 過熱區：靠近熔合線，溫度達 1200-1400℃，奧氏體晶粒急劇長大，晶界處易析出網狀碳化物（Cr??C?），導致晶界貧鉻（鉻含量低于 12%），形成應力腐蝕敏感區。
- 正火區：溫度 850-1200℃，奧氏體晶粒均勻細化，碳化物溶解后重新分布，組織穩定性較好，耐應力腐蝕性能接近母材。
- 敏化區：溫度 450-850℃，碳與鉻在晶界快速擴散并析出 Cr??C?，晶界貧鉻現象最嚴重，是應力腐蝕開裂的高危區域。
2. 焊縫區的組織特征
焊縫金屬的組織受焊接材料、保護氣氛及冷卻速度影響：
- 若焊接材料含碳量過高或保護不良，焊縫中會形成碳化物夾雜或氧化皮，成為應力腐蝕裂紋的萌生點。
- 冷卻速度過慢時，焊縫晶粒粗大，晶界面積減少，碳化物易集中析出，降低耐蝕性；冷卻速度過快則可能產生少量鐵素體，雖可細化晶粒，但過量鐵素體會增加晶間腐蝕敏感性。
二、焊接工藝參數對耐應力腐蝕性能的關鍵影響
1. 熱輸入量的影響
熱輸入量（電流 × 電壓 / 焊接速度）是決定熱循環強度的核心參數：
- 高熱輸入：導致熱影響區范圍擴大，敏化區溫度停留時間延長，晶界碳化物大量析出，同時殘余應力增加，顯著降低耐應力腐蝕性能。例如，當熱輸入超過 2.5kJ/mm 時，316 不銹鋼管焊接接頭在 3.5% NaCl 溶液中的應力腐蝕開裂時間縮短 40% 以上。
- 低熱輸入：雖可縮小熱影響區，但易導致未熔合、冷裂紋等缺陷，且焊縫冷卻過快可能產生馬氏體相變，增加應力集中風險。
2. 焊接方法的差異
不同焊接方法的熱輸入特性和保護效果不同，對性能影響顯著：
- TIG 焊（鎢極氬弧焊）：熱輸入穩定，保護氣氛（氬氣）純度高，焊縫成形均勻，熱影響區窄，耐應力腐蝕性能最優，適合薄壁 316 不銹鋼管焊接。
- MIG 焊（熔化極氣體保護焊）：熱輸入較大，焊縫熔深大，但易因保護不良產生氣孔，需嚴格控制氣體流量（通常 15-25L/min）和噴嘴距離（≤15mm）。
- 埋弧焊：熱輸入高，適合厚壁管材，但熱影響區寬，需配合焊后熱處理以消除應力。
3. 焊接材料的選擇
焊接材料的成分需與母材匹配，尤其是鉻、鎳、鉬含量：
- 選用 316L 焊絲（低碳型）可減少晶界碳化物析出，例如 ER316L 焊絲的碳含量≤0.03%，較 ER316 焊絲（碳≤0.08%）能使接頭耐應力腐蝕性能提升 20%-30%。
- 焊絲中鉬含量應≥2%，以確保焊縫區的耐點蝕能力，與母材形成協同抗腐蝕效應。
三、焊接殘余應力的作用機制
焊接殘余應力是 316 不銹鋼管發生應力腐蝕的重要誘因，其分布與大小受焊接順序、坡口設計和工裝約束影響：
- 縱向殘余應力：主要集中在焊縫中心，最大值可達母材屈服強度的 80%-90%，在氯離子環境中易成為裂紋擴展的驅動力。
- 橫向殘余應力：由焊縫收縮引起，在管道環縫焊接中表現明顯，尤其在彎頭、三通等異形件焊接時，應力集中系數可高達 1.5-2.0。
研究表明，當殘余應力超過 150MPa 時，316 不銹鋼管在含氯離子（濃度＞100ppm）的高溫環境（＞60℃）中，應力腐蝕開裂潛伏期會縮短 50% 以上。
四、改善焊接接頭耐應力腐蝕性能的工藝措施
1. 優化焊接工藝參數
- 控制熱輸入量：薄壁管（厚度＜5mm）熱輸入建議 1.0-1.5kJ/mm，厚壁管（5-10mm）控制在 1.5-2.0kJ/mm，避免敏化區過度擴展。
- 采用多層多道焊：減少單層焊縫熱輸入，層間溫度控制在 150℃以下，強制冷卻（如水冷）可加速熱影響區降溫，抑制碳化物析出。
2. 焊后熱處理
- 固溶處理：將焊接接頭加熱至 1050-1100℃，保溫 30-60 分鐘后水冷，使晶界碳化物重新溶解，消除貧鉻區，同時降低殘余應力（降幅可達 60%-80%）。
- 穩定化處理：對于含鈦（316Ti）或鈮（316Nb）的 316 不銹鋼管，在 850-900℃保溫 2 小時，促使碳與鈦 / 鈮結合形成穩定碳化物，避免鉻的消耗。
3. 減少焊接缺陷
- 嚴格清理坡口：去除油污、氧化皮及雜質，避免焊接時產生夾雜或氣孔。
- 優化坡口設計：對于厚壁管采用 U 型坡口，減少填充金屬量和熱輸入，降低殘余應力。
4. 表面處理
- 焊接后對焊縫及熱影響區進行酸洗鈍化處理（如 20% 硝酸 + 2% 氫氟酸溶液浸泡），修復受損的鈍化膜，增強耐蝕性。
- 對高應力區域進行噴丸處理，通過表面塑性變形引入壓應力，抵消部分拉應力。
五、工程應用案例分析
某海洋平臺海水冷卻系統采用 Φ159×8mm 的 316 不銹鋼管，初期采用 MIG 焊（熱輸入 2.8kJ/mm），未進行焊后處理，運行 6 個月后發現焊接接頭出現應力腐蝕裂紋。經優化工藝：
- 改用 TIG 焊，熱輸入控制在 1.8kJ/mm；
- 焊后進行固溶處理（1080℃×30min 水冷）；
- 焊縫表面鈍化處理。
整改后系統運行 3 年，未再出現腐蝕裂紋，經檢測焊接接頭在 3.5% NaCl 溶液中的應力腐蝕臨界應力從 280MPa 提升至 420MPa，接近母材水平。
六、結論
焊接工藝通過影響 316 不銹鋼管的微觀組織、殘余應力及缺陷狀態，顯著改變其耐應力腐蝕性能。為確保服役安全，需遵循以下原則：
- 優先選擇低熱量輸入的焊接方法（如 TIG 焊），控制熱輸入量在 1.5-2.0kJ/mm；
- 采用 316L 等低碳焊絲，減少晶界碳化物析出；
- 對重要構件進行焊后固溶或穩定化處理，消除殘余應力；
- 加強焊接過程的保護和表面處理，修復鈍化膜。
